Het trio – National Trench Safety, Comprehensive Energy Services en GPH Services – voltooide de vervanging van een ondergrondse koelerafsluiter met hoge inzet in het nieuwe themapark van Universal Studios door met succes gebruik te maken van Cherne’s 72-120-inch I-Series Test Ball Plug.
Probleem
ORLANDO, FLORIDA – Universal Studios, een leider in de entertainmentindustrie, staat bekend om zijn iconische themaparken en attracties. De nieuwste onderneming in Orlando, Universal Epic Universe, is een nieuw themapark in aanbouw dat volgens de planning in 2025 open zal gaan.
Onlangs stuitte het project echter op een belangrijke uitdaging die onmiddellijke en nauwkeurige aandacht vereiste. De uitdaging bestond uit het vervangen van 18 kleppen van de koelerleiding die zich 25 meter onder de grond in de parkeerplaats van het nieuwe themapark bevonden.
Bij het project voor de vervanging van de klep waren drie verschillende bouwbedrijven betrokken, die elk hun specifieke expertise inbrachten.
- Comprehensive Energy Services (CES) is gespecialiseerd in werktuigbouwkundige aanneming en richt zich op HVAC-, loodgieters- en leidingoplossingen.
- Nationale veiligheid in sleuven (NTS) verhuurt materiaal met de nadruk op veiligheid in sleuven en verkeer, samen met leidingpluggen en OSHA-training.
- GPH Diensten houdt zich bezig met locatieontwikkeling en biedt reinigings-, inspectie- en interne reparatiediensten voor riool- en regenpijpen. GPH levert ook gecertificeerde duikers voor installaties onder water.
“De 18 kleppen die vervangen moesten worden, bevonden zich 18-25 voet diep, dus de bemanning had beschoeiingen met raamwerken nodig om erbij te kunnen”, legt NTS Account Manager Tim Kelce uit.
“We moesten een vierkant gebied van 16 voet bij 16 voet met een diepte van 25 voet stutten. Langs de kleppen liep echter een RCP-pijp (Reinforced Concrete Pipe) van 108 inch, waardoor we op elke locatie twee secties van deze grote pijp moesten verwijderen om toegang te krijgen.
“Het leidingsysteem mondde uit in een retentievijver, die diende als hoofdafvoer voor het themapark,” vervolgt hij. “Om de twee leidingsecties te verwijderen, moesten we voorkomen dat het water het systeem binnenkwam. Hiervoor moesten we de 108-inch pijp, die een meter diep in de vijver lag, afsluiten.”
Gezien de specifieke omstandigheden van de locatie waren de belangrijkste overwegingen:
- Afmetingen pijp: Zoals gezegd had de pijp die geblokkeerd moest worden een diameter van 108 inch.
- Diepte: De opening van die pijp was ongeveer 8 voet diep onder water.
- Opvoerhoogte: De retentievijver had een aanzienlijke opvoerhoogte op de leiding.
Het project vereiste een innovatieve oplossing om de extreme waterstroom te blokkeren en de veiligheid tijdens reparaties te garanderen.
Elk bedrijf speelde een aparte rol bij het voldoen aan de uiteenlopende eisen van het project:
- NTS leverde en verhuurde de essentiële plug die de regenpijp blokkeerde, waardoor de service aan de klep kon worden voltooid.
- CES Mechanical heeft de kleppen van de koelerleiding onderhouden.
- In onderaanneming van CES installeerde GPH Services de plug in de regenpijp met hun team van duikers/installateurs, zodat CES de kleppen kon onderhouden.
Oplossing

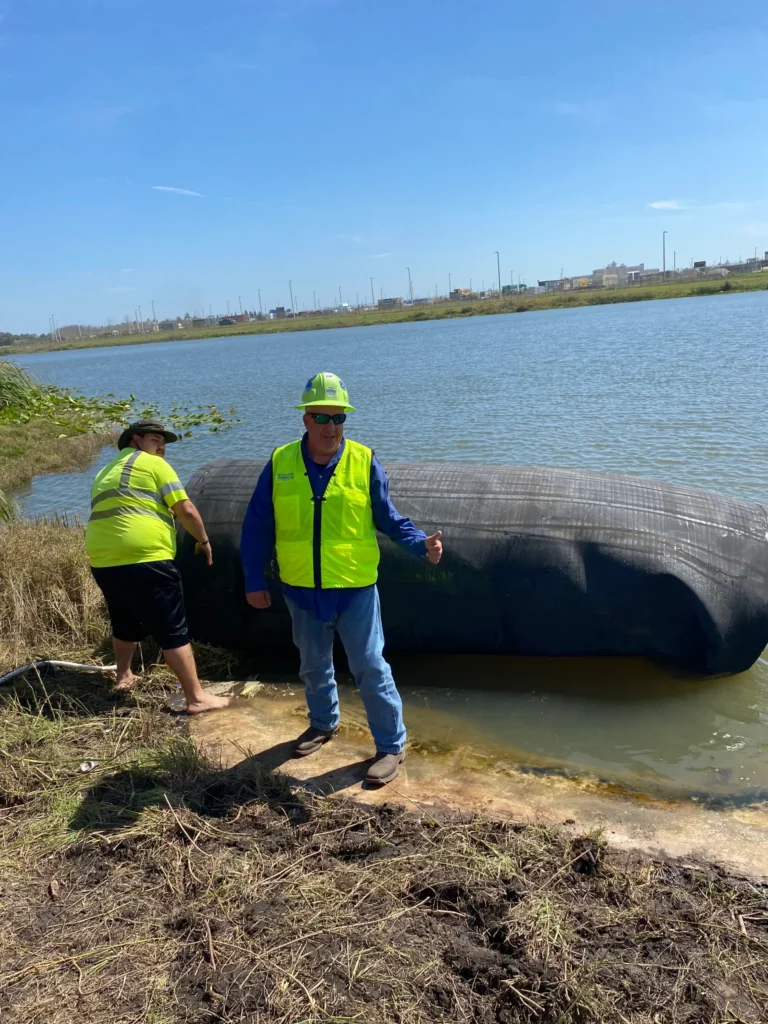

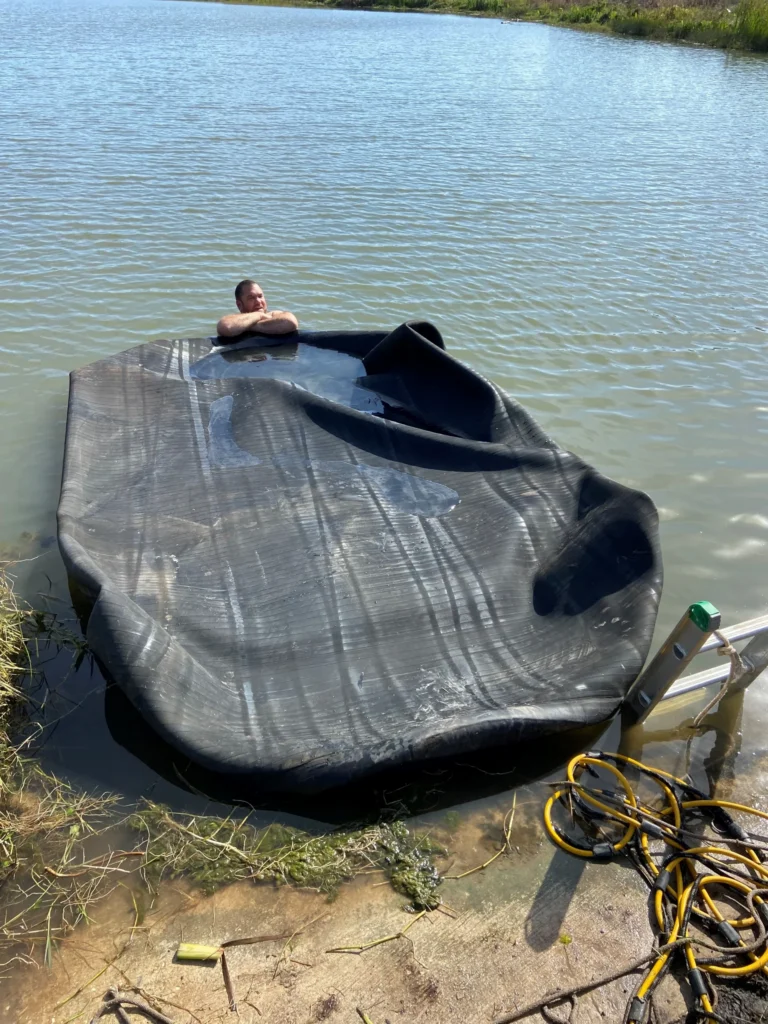

Om de pijp te blokkeren kocht NTS bij Cherne Industries een multi-size 72-120-inch I-Series Test Ball Plug, ‘s werelds grootste pijp plug, gekozen vanwege zijn ongeëvenaarde grootte en capaciteit om aan de specifieke eisen van dit project te voldoen. NTS verhuurde de plug vervolgens aan Comprehensive Energy Services, dat GPH Services inschakelde vanwege hun expertise met Cherne-pluggen en hun ervaren duikers met ervaring in complexe onderwaterinstallaties. GPH Services zorgde ervoor dat de Cherne Plug correct werd geïnstalleerd met de juiste stappen om CES de veiligheid en toegang te geven om hun reparaties uit te voeren. De Cherne I-Series Testkogelplug is de enige gemeentelijke plug in zijn maatbereik die lokaal op voorraad wordt gehouden voor onmiddellijke beschikbaarheid. Deze innovatieve oplossing onderscheidt zich niet alleen door zijn afmetingen, maar ook door zijn uitzonderlijke ontwerpkenmerken die de prestaties en veiligheid verbeteren. Met een gewicht van 850 pond en een lengte van 152 inch is de 72-120 in. Test-bal plug is ontworpen voor de beste functionaliteit in zijn klasse en voldoet aan de eisen van verschillende toepassingen. Alle Cherne pneumatische testpluggen zijn gemaakt van 100% natuurlijk rubber, waardoor ze zich beter aan het buisoppervlak hechten. Een strenge kwaliteitscontrole zorgt ervoor dat de pluggen bestand zijn tegen interne en externe druk, een eigenschap die cruciaal is voor een onderwatertoepassing zoals het Universal Studios-project. Voor de installatie onderging de plug grondige tests van GPH om te bevestigen dat de plug goed opgeblazen zou worden en een veilige afdichting in de pijp zou vormen. Deze tests waren essentieel om de functionaliteit en gebruiksklaarheid van de plug te garanderen.
De voorbereiding bestond ook uit het reinigen van de pijp om eventueel vuil of uitsteeksels te verwijderen die de plug in gevaar zouden kunnen brengen. Cody Crawford, Vice President of Operations bij GPH Services, benadrukt:
“Netheid is cruciaal. We moeten ervoor zorgen dat er geen vuil schade veroorzaakt. We controleren ook de frontplaten en de overdrukklep en zorgen ervoor dat alles in orde is voordat we de stekker in het water steken.”

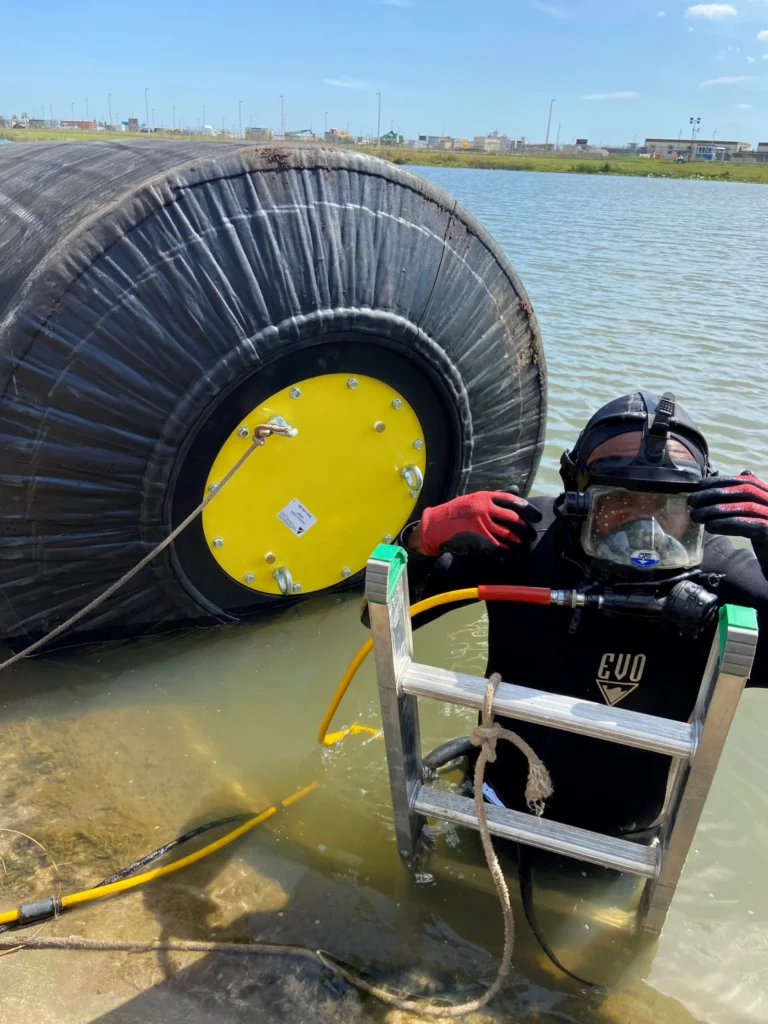

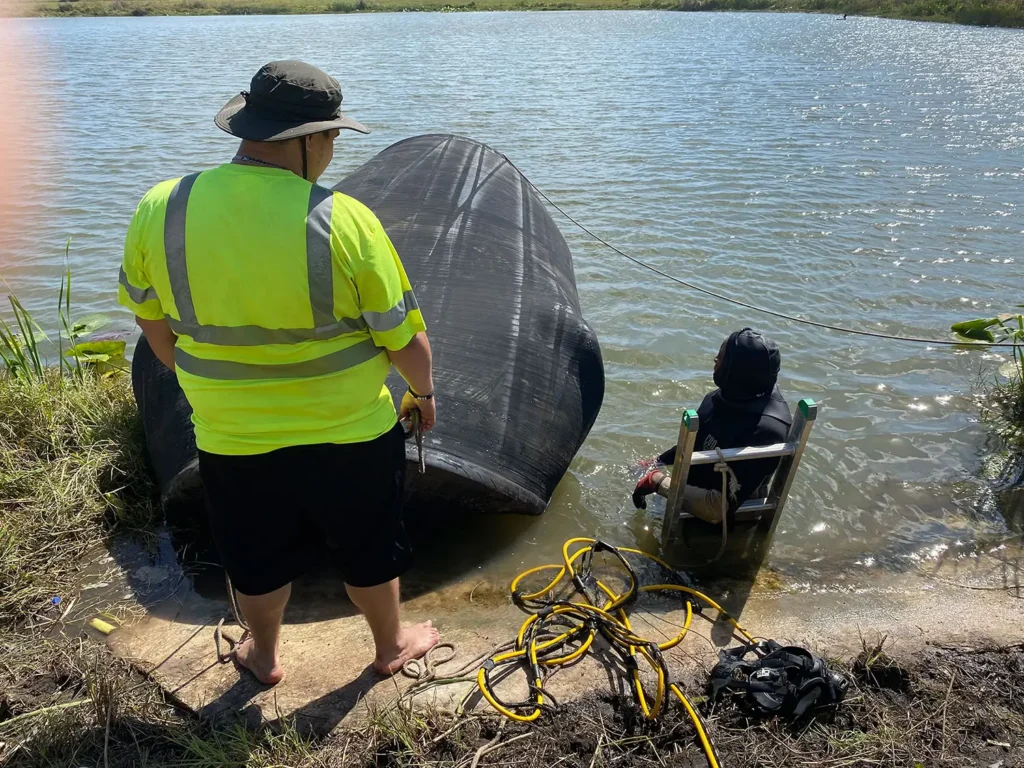

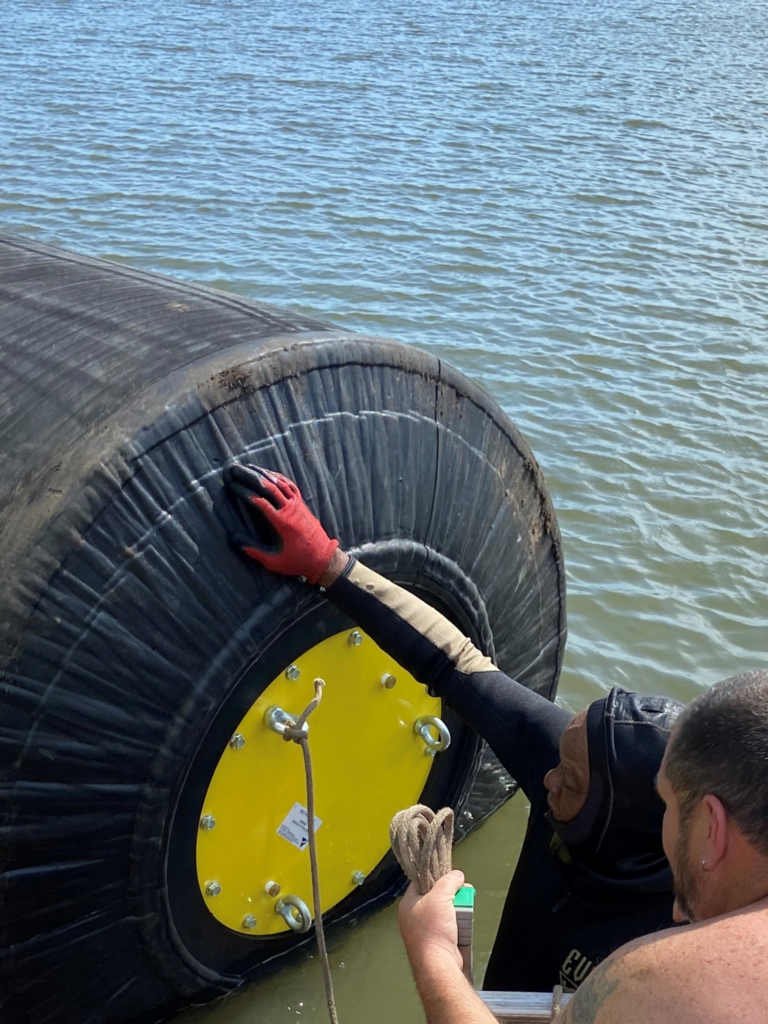

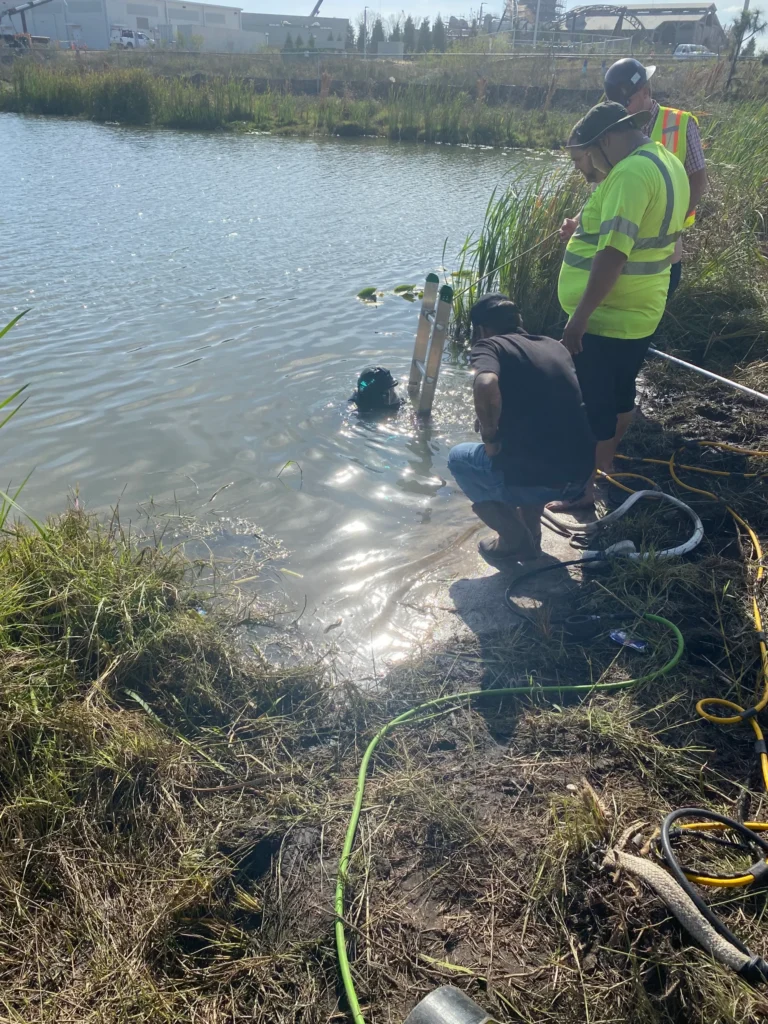

De installatie zelf vereiste een hoge mate van precisie en gespecialiseerde expertise. Nadat het testen en de voorbereiding waren voltooid, voerde een duiker vakkundig de uitdagende taak uit om de plug onder water te plaatsen. Ondanks de slecht zichtbare werkomstandigheden liet de duiker de plug vakkundig een halve meter zakken met behulp van loden gewichten en plaatste hij de plug in de pijp, waarbij hij er goed op lette dat de plug niet werd beschadigd. De installatie duurde ongeveer twee uur en de plug bleef vier maanden op zijn plaats.
Tijdens de hele operatie stonden veiligheidsprotocollen voorop. De duiker was uitgerust met een vijfpuntsgordel en meerdere back-ups voor de luchttoevoer, wat de veiligheid en het vertrouwen tijdens het ingewikkelde proces aanzienlijk vergrootte. Regelmatige communicatie tussen de teamleden zorgde voor een gecoördineerde inspanning, waardoor de risico’s verder werden geminimaliseerd.
Resultaten
Volgens Crawford van GPH Services “werkte de plug geweldig, net als elke andere Cherne-plug. De prestaties waren uitzonderlijk en hij voldeed aan al onze verwachtingen.”
Kelce van de NTS herinnert zich dat hij het project met meer dan een beetje enthousiasme benaderde: “Ik installeer de grootste stekker ter wereld en dat is nogal wat.”
Deze uitspraak, die de omvang en het belang van de taak samenvatte, onderstreepte niet alleen de omvang van het project, maar ook de trots en opwinding die het team voelde door bij te dragen aan zo’n baanbrekende onderneming. De installatie in de Universal Studios was niet alleen een superieure technische prestatie, maar toonde ook de toewijding en expertise van alle betrokkenen.
De keuze voor eersteklas materialen en de strikte naleving van veiligheidsmaatregelen zorgden voor een naadloze oplossing van de directe uitdaging en vormden een benchmark voor toekomstige grootschalige projecten. Dit streven naar uitmuntendheid in zowel de veiligheid van de installateur als de kwaliteit van de materialen is een goed voorteken voor soortgelijke technische projecten in de toekomst.
Voor meer informatie over Cherne en de 72″-120″ plug kunt u contact opnemen met uw plaatselijke Cherne-vertegenwoordiger.
